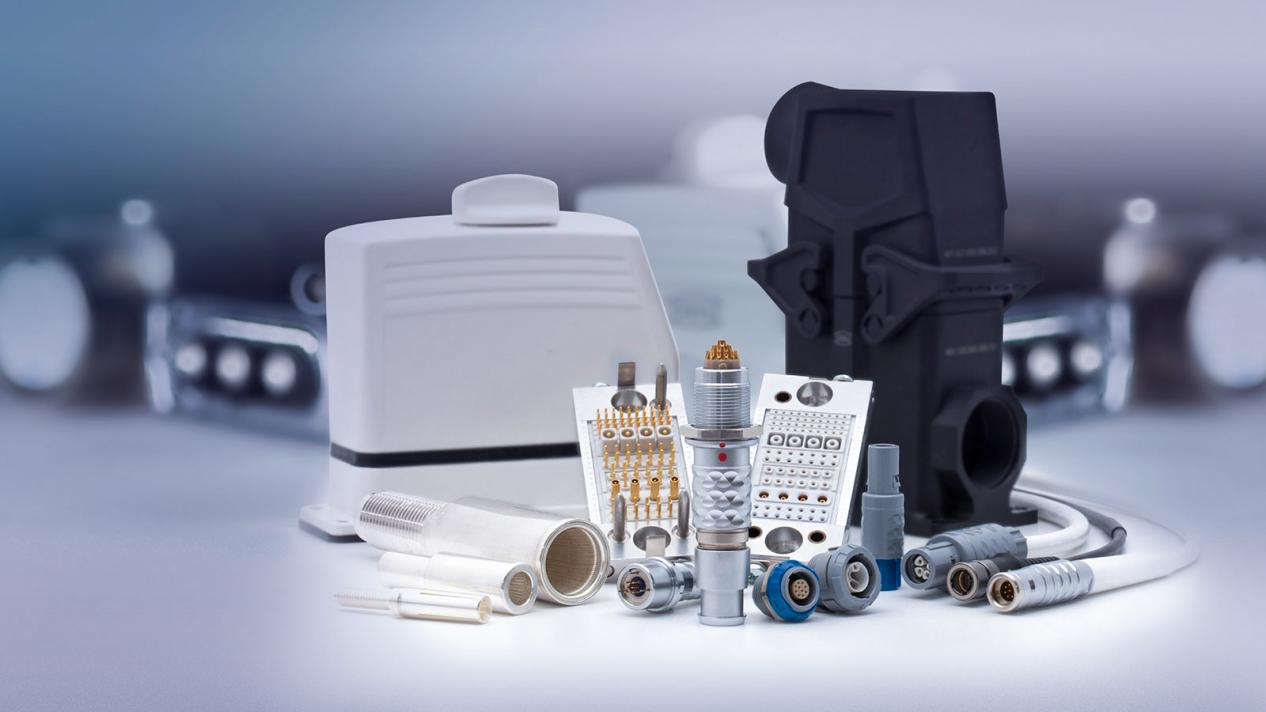

連接器(Connector)是電子電路中的連接橋梁，是構成整個電子裝備必備的基礎電子元器件。要滿足接觸良好、工作可靠的要求，對接觸部件的加工精度要求較高，生產場所對潔凈度的要求也高。>>>商務洽談，點此處，在線咨詢

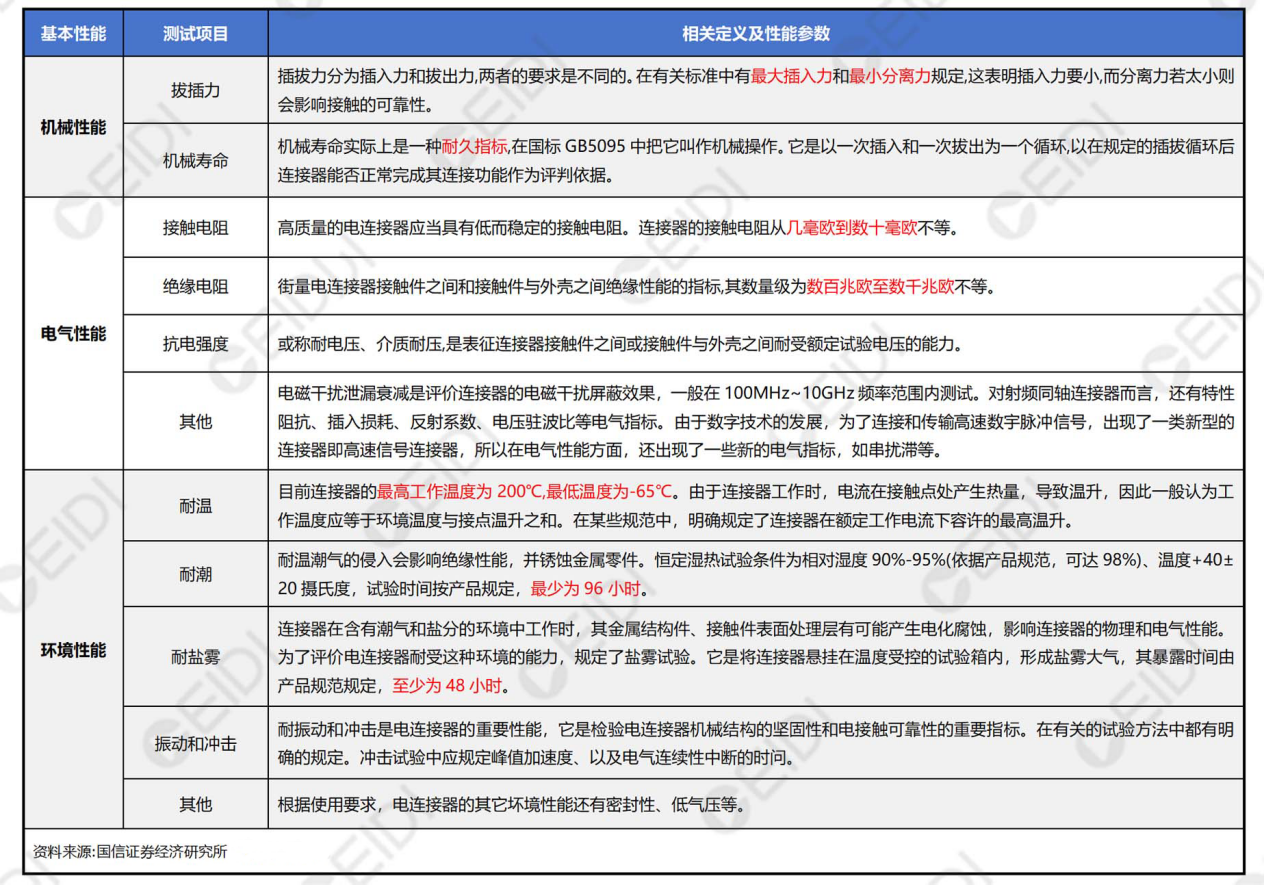

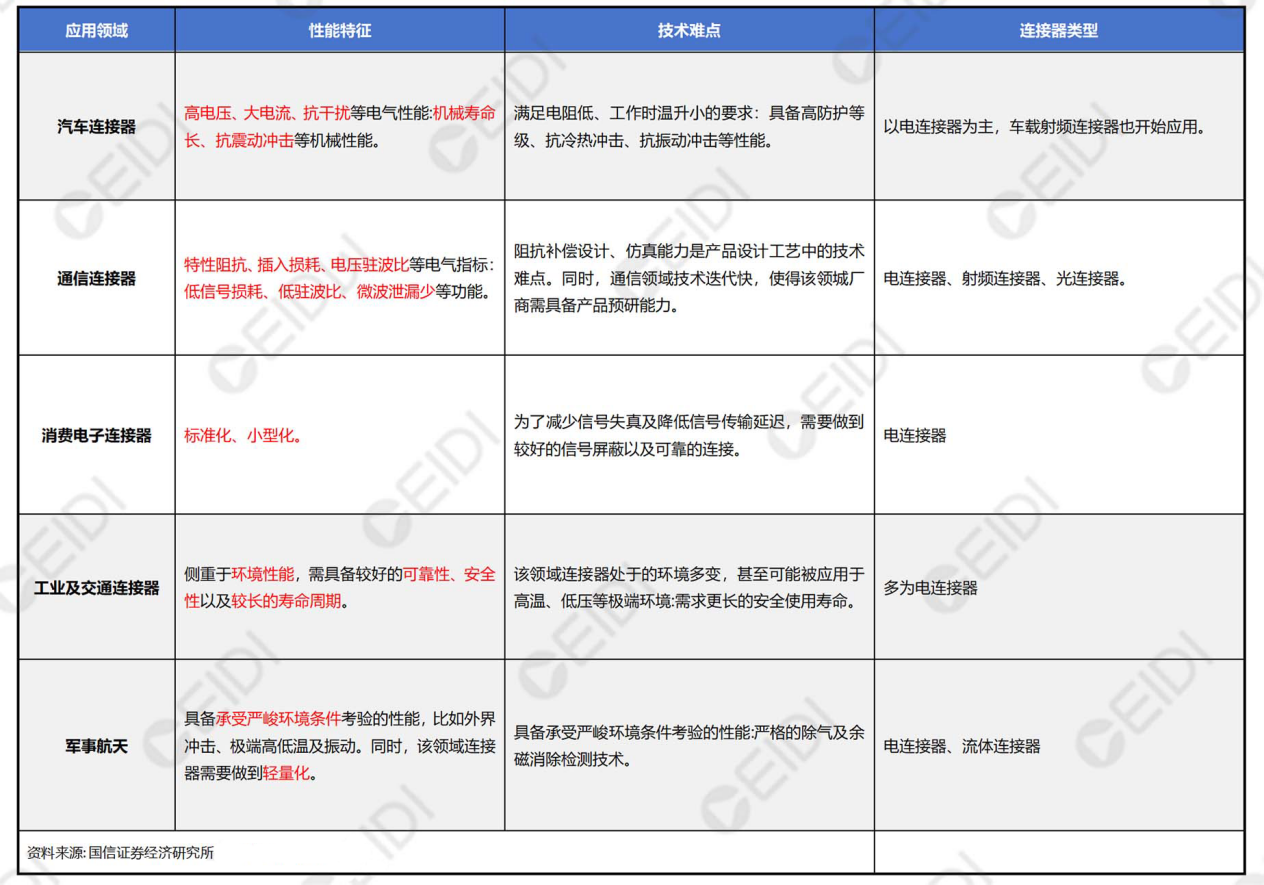

不同類型連接器功能各異，性能側重點存在差異，以下游應用的連接器種類為例，汽車連接器側重機械壽命長和抗振動沖擊等性能;軍事航天連接器更側重極端高低溫及振動狀態下的性能，生產工藝要嚴格除氣及余磁消除;而通信連接器會簡單一點，滿足抗阻、仿真、插 入損耗、電壓駐波比等電氣指標就行。在建設工程領域來說，通信類連接器要求相對簡單，不少實驗及生產工序在試驗箱內完成，廠區工程方案只需留意大背景環境、部分特殊工序及人物流動線去規劃，具體功能區規劃可以參照我們的建議。


設計方案之

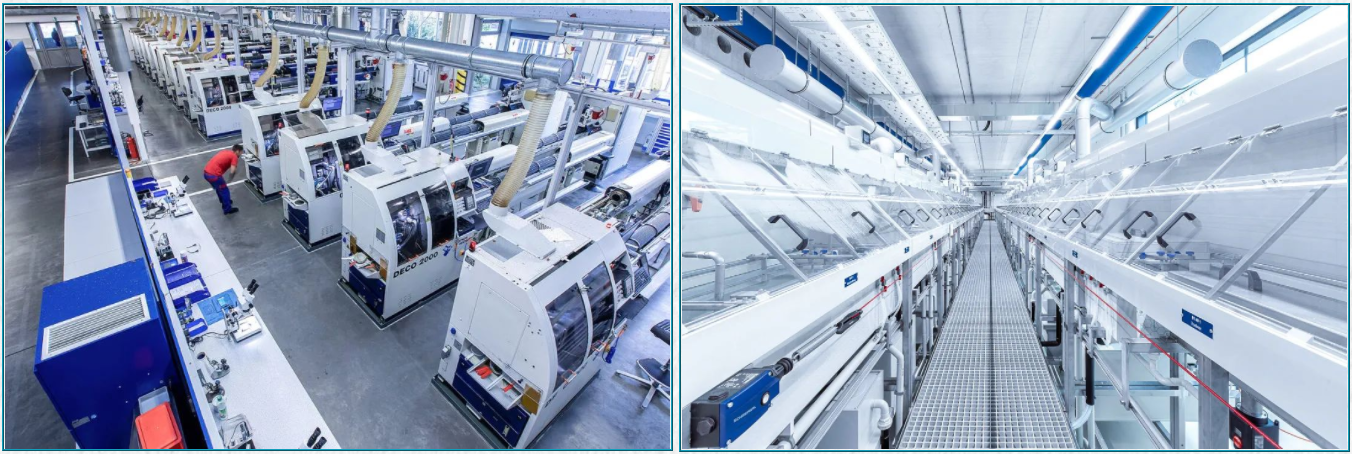

1. 生產區
核心生產區：潔凈等級千級(ISO 5)或更高，局部區域可設百級(ISO 4)潔凈工作區。
功能：包括連接器的精密裝配、焊接、檢測等關鍵工序。
設計要求：采用垂直單向流或水平單向流，確保高潔凈度。

輔助生產區：潔凈等級：萬級(ISO 6)或十萬級(ISO 7)。
功能：如清洗區、包裝區、物料暫存區等。
設計要求：采用非單向流或混合流，確保空氣潔凈度。

2. 輔助區
人員凈化區：
功能：更衣室、風淋室、緩沖間等。
設計要求：更衣室應有足夠的空間，按每人2～4平方米計算。風淋室應按最大班人數每30人設一臺。

物料凈化區：
功能：設置傳遞窗、氣閘室，用于物料的凈化和傳遞。
設計要求：傳遞窗采用雙門互鎖設計，防止交叉污染。

3. 倉儲區
功能：原材料、成品的存儲。
設計要求：倉儲區應根據物料的特性(如易燃、易爆、腐蝕性)進行分區，并配備相應的安全設施。

4. 動力設備區
功能：空調系統、電力系統、氣體供應系統等。
設計要求：設備區應遠離潔凈生產區，減少振動和噪聲對生產的影響。

潔凈等級配置可以參照本文說的連接器下游應用類型來規劃，不太確認的也可以讓CEIDI西遞設計團隊來配置規劃，譬如手機連接器，可以考慮核心區做到靜態萬級(ISO 6)，動態十萬級(ISO 7)，微局部的部分再微調。


工程中要使環境因子達標，有很多技術內容需要探討與實施。譬如暖通設計方面，F(xiàn)FU布置方案就值得在設計上進行反復優化。最新規范(如《電子工業潔凈廠房設計規范》GB50472-2020)對FFU布置提出了更高要求，強調節能高效和靈活性，作為潔凈廠房的核心設備，其布置方案的優劣直接影響潔凈度、能耗與成本。本文我們可以把方案思路系統地簡述如下，更詳細的CEIDI西遞設計師一般會在暖通設計方案中詳述。

FFU選型：
選用低阻高效過濾器，過濾效率≥99.995%(H14)。
采用EC風機，節能高效，噪聲低。
配置壓差傳感器和調速器，實現智能化控制。

FFU布置：
采用滿布或局部滿布，根據潔凈度要求確定FFU數量。
優化FFU間距和高度，確保氣流均勻。
考慮工藝設備布局，避免氣流干擾。

氣流組織：
采用垂直層流或水平層流，根據工藝需求選擇。
設置回風墻或回風柱，保證氣流循環。

控制系統：
采用PLC或DDC控制系統，實現FFU的集中控制和監測。
設置壓差報警和故障報警功能，保障運行安全。
可接入廠區BA系統，實現智能化管理。

當然還有很多其他專業的技術要求是很多設備商轉行來做工程的同行比較難把握的，例如：
電路設計只滿足所有設備的電力需求夠不夠?
什么狀況下設計需要留有一定的冗余?
用氣量大的車間， 選擇什么配備來作為主要產氣動力源？
靜電防護和靜電控制如何在施工中體現?
如何通過優化車間布局和設備配置，提高能源利用效率?
……


工業廠房中，電子電路產業對潔凈空間的概念非常明確，一般情況下會涵蓋多個潔凈單元。這些單元以不同工序工藝要求為前提，按照相關標準建設對應潔凈空間是每一個潔凈工程商的看家本領。我們一直踐行在滿足規范要求的前提下，合理設計潔凈及輔助區域，且盡量對潔凈車間做緊湊型設計，為客戶降低初投資及以后的運行費用，最大程度地節省造價成本。

而智能制造時代的到來賦予了無塵車間全新的管理模式。裝飾、裝修與不同技術系統、智能軟件協同搭配，都是綠色建廠的重要組成部分。對可持續發展與智能化運行的深刻認識，也令我們擁有更多的建廠經驗。歡迎長三角區域消費電子產業有建廠需求的企業，與我司市場部對接，我們將為您提供專業指導。CEIDI西遞熱線：021-62250299，400-666-1693。
