隨著技術的升級和終端應用的多樣需求，電子元器件也越來越微型化、精密化。在硬件PCBA電路板組裝整個制程流程中，各工藝環節要求相當高。得益于工業革命的進步和大廠精益生產理念的實踐，大量自動化、智能化設備的投入運用也將PCBA精密生產升上了一個新高度。這些微型的、精密特征的以及自動化需求的電子元件生產，要達到高良率還必須對生產環境做嚴格的管控，必須控制好微塵才能出品質控好的成品板，需要配置相應的潔凈廠房進行生產。>>>商務洽談，點此處，在線咨詢

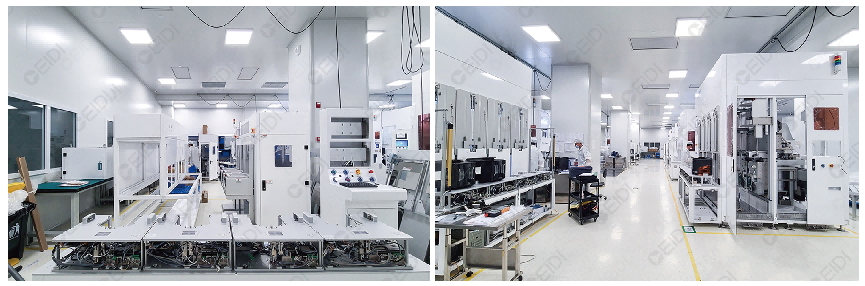

設計合理的 PCBA潔凈廠房布局，包括各工序核心生產區、輔助工作區、通道、存放倉庫等。將PCB、元器件、SMT、DIP、固件、測試等工序環節妥善布局，還要配置必要的理化試驗室。避免交叉污染和雜散污染，優化空氣流動路徑和人員流動路徑。PCBA潔凈廠房平面設計方案在CEIDI西遞設計部門的工作環節中，是在與客戶廠區工藝負責人的深度交流后出具的。當然，CEIDI西遞設計組還會同步出具各專業分項的技術方案圖紙。技術方案中包括了通風、排風、給水、排水、強電、弱電、空調、消防、工藝管道、氣路、廢氣廢液處理、自控等復雜的工藝技術。雖為復雜但我們會考慮到環保、安全、可持續性發展等諸多因素。本文篇幅有限，我們簡述幾個其中建設要點，有啟發有需求則可以致電我們市場部詳述。


暖通：
PCBA制程中對溫濕度、潔凈度都有規范要求。選擇合適的空調系統是實現溫濕度控制的關鍵。核心工藝的SMT、DIP區域空調系統需要滿足溫度<26℃，濕度30%-60%。設計的時候需要充分考慮區域內散熱設備，比如回流焊、干燥箱等均有散熱，需要計算散熱設備總功率。沒有散熱設備的可以按照滿足溫度<28℃，濕度20%-85%設計。空調系統設計中需要配置對應的凈化機組對空氣進行過濾和凈化，以減少空氣中的微粒和有害氣體。相關設計說明，一般在CEIDI西遞技術方案中的《PCBA車間暖通技術方案》中有詳細說明。

通排風：

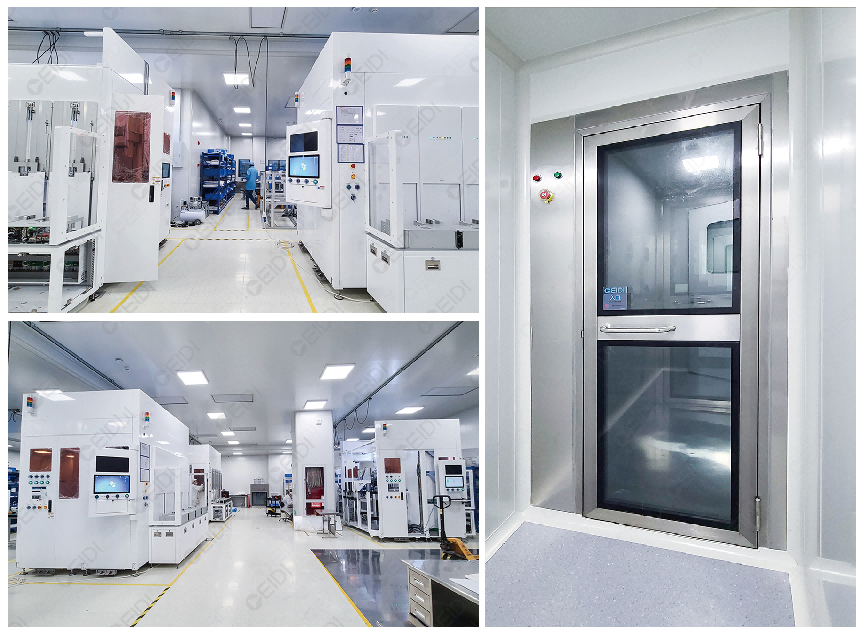

PCBA加工區域需要完全密閉潔凈，設計達到十萬級防塵凈化空間，保持潔凈和防塵要求，進入潔凈區域前進行兩次風淋。設計中要注意配置相關緩沖洗消功能室。回流焊和波峰焊設備都有排風要求，需根據設備要求配置排風機。對于熱風再流焊爐，一般要求排風管道的最低流量值為500立方英尺/分鐘(14.15m3/min)。


在廢氣處理設計的環節要注意回流焊產生的含錫廢氣(以顆粒物計)和清洗工序產生的有機廢氣;顆粒物排放標準執行《大氣污染物綜合排放標準》(GB 16297-1996)中二級標準;有機廢氣排放參照?qǐng)?zhí)行《工業企業揮發性有機物排放控制標準》(DB 12/524-2014)中無組織排放標準。

靜電防護：
靜電防護這一項，成熟的設計單位會考慮得比較周全。在文中重點拿出來說是因?yàn)镻CBA車間許多元器件都是靜電敏感型，生產中所涉及的IC等精密電子元器容易被靜電損傷，所以在裝修設計中采取靜電防護措施非常必要，用以避免靜電對電子元件產生負面影響。具體措施可以是在車間內鋪設防靜電材料和防靜電工作臺等。設計單位做好材料及設備選型，使用單位建立嚴格的SOP要求工作人員佩戴防靜電衣、鞋、帽和手套等。

強弱電：

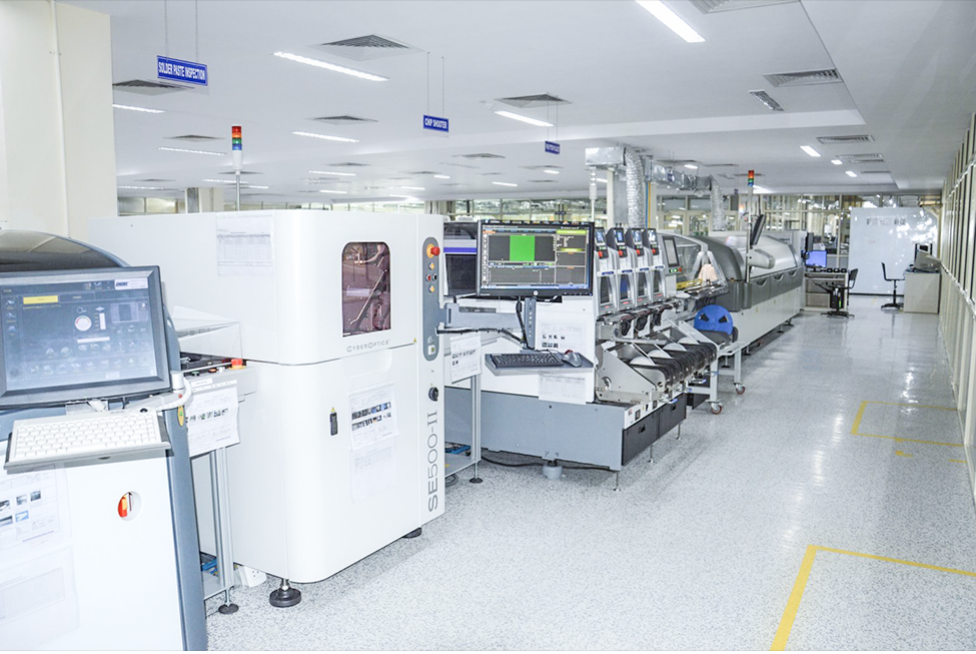

PCBA加工設備對電源電壓和功率都有固定要求，如果達不到要求，需配置穩壓電源，電源功率大于設備功耗。SMT回流焊、SMT貼片機、SMT X-RAY 、SMT 干燥箱、 DIP波峰焊、DIP曲線分板機、老化箱等都需要配置三相用電(380±10%，50/60Hz)。 電源要求獨立接地，避免與其他設備接在一起產生電磁干擾，尤其貼片機會影響正常運行和貼裝精度。

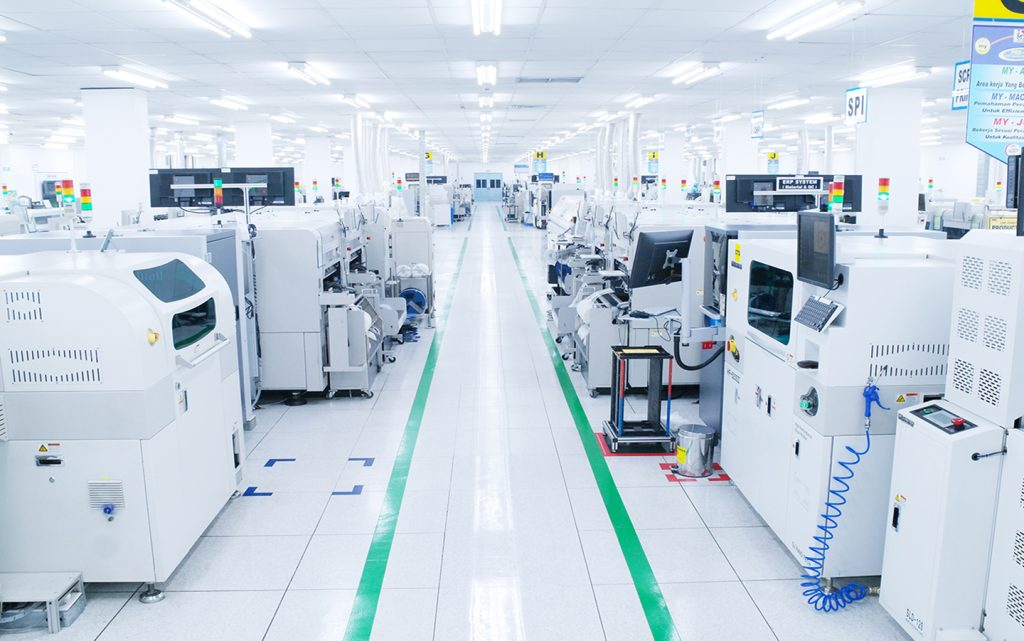

基于PCBA自動化智能化的要求，包括SMT、DIP、FCT測試、維修區等在內的所有區域內均要配置無線網絡，滿足自動化及監控等需求。設置一個中心機房、每層安排布線間。
……
隨著中國制造在全球的重要性持續上升，在越來越嚴格的電子制造行業高效能的工廠能大大提高企業的市場競爭力，PCBA工廠應智能化變革而升級也勢在必行，更高效率、更低成本、更高精度、更智能化是制造業未來不斷升級的需求。作為長三角區域資深實驗潔凈工程服務商，CEIDI西遞提供從項目規劃設計到技術方案落地的一站式交鑰匙工程，多方位為客戶打造符合自身需求定位的專業工程，歡迎有需求的企業聯系我們，獲取詳細方案及報價。咨詢熱線：021-62250299，400-666-1693。
